无线充电-科技馆展品 学校社区科普设备规格、科学原理及展项描述

流动科技馆款式1

流动科技馆款式2

钣金展台+玻璃钢/人造石/大理石/抗倍特板台面款式

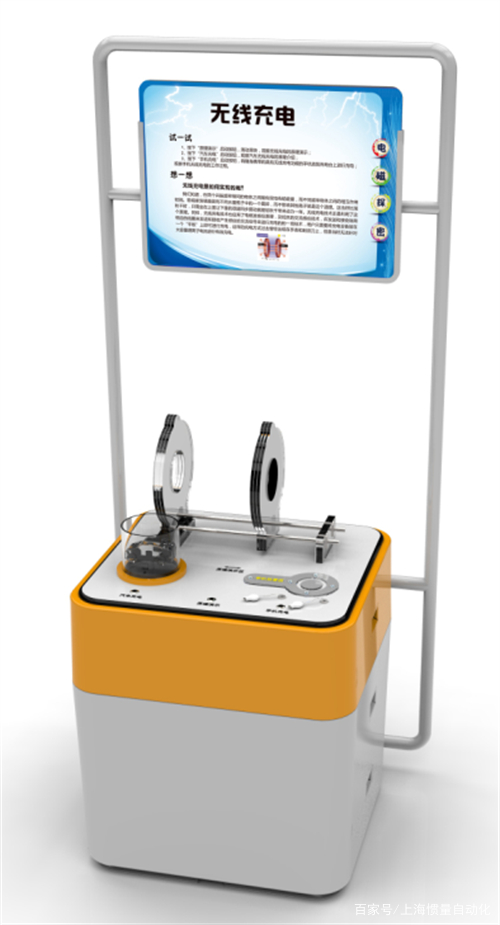

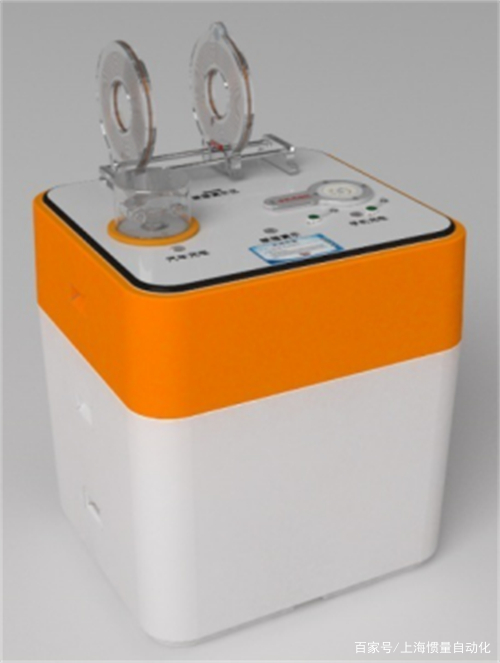

※展项名称：无线充电

※外形尺寸及技术参数：

整体尺寸：0.75×0.75×1.15

展品用材： ①展台：1.2mm冷轧钢板，尺寸不低于0.6×0.6×0.65m，表面烤漆（或静电喷塑），预留地脚口便于后期调整高度及四脚平衡，预留品字AC母头插座位置便于用电展品的供电②台面：优质阻燃玻璃钢材质，带边总厚度≧100mm ③亚克力UV高精喷绘，厚度≧3mm ④维修门：1.2mm冷轧钢板，表面烤漆（或静电喷塑）⑤漏电开关：惯量DZ47-63C32、DZ47LE 极数：2P+N；脱扣器电流：32A；；分断能力:6KA；漏电电流30ma；跳闸时间≤0.1秒⑥交流接触器：惯量CJX2-1210 额定电流：12A⑦延时继电器：富士ST3 多时段可调 电流：3A

能源需求：AC220V 200W（标准三线插座）

安装基础：直接放置

※功能概述：（展项描述）

操作说明：1、按下“原理演示”按钮，左右移动滑动块，观看滑动块接近线圈时的变化； 2、按下“汽车充电”按钮，观看汽车的变化；3、按下“手机充电”按钮，将具有无线充电功能的手机放到托盘上，观察手机的变化。

展项概述：展项由无线充电原理演示装置、汽车充电演示装置、手机充电装置等构成。观众可通过按钮进行功能切换，体验无线充电带来的便捷。

科学原理：无线充电，又称作感应充电、非接触式感应充电，是利用近场感应，也就是电感耦合，由供电设备(充电器)将能量传送至用电的装置，该装置使用接收到的能量对电池充电，并同时供其本身运作之用。由于充电器与用电装置之间以电感耦合传送能量，两者之间不用电线连接，因此充电器及用电的装置都可以做到无导电接点外露。
